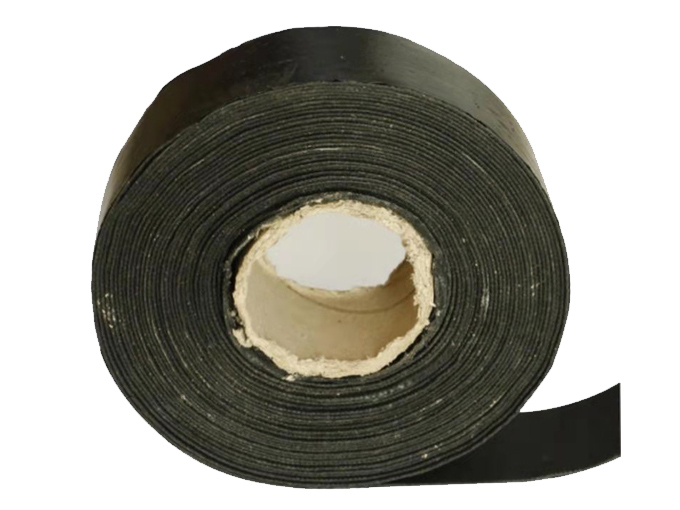

【抗裂貼產(chǎn)品概述】

抗裂貼是一種滾卷式阻裂防水隔膜，它是由2mm厚的聚合物防水膜涂在抗皺抗重載型聚丙烯材料上，經(jīng)嚴格工藝碾壓復合在一起。

抗裂貼具有自粘性的層間抗裂、防水材料。這種結(jié)構(gòu)是將現(xiàn)在公路上單獨使用土工合成材料、應力吸收層材料等幾種防裂、防水措施的有機結(jié)合，是當前公路層間抗裂、防水材料的優(yōu)化組合升級產(chǎn)品。

抗裂貼主要用于高速公路、一般公路及城市道路路面基層的新建和養(yǎng)護工程。具有很高的抗拉強度，很好的韌性和表面黏度，適用于路面基層，可防止由于溫度影響及垂直荷載引起的裂縫反射到面層。

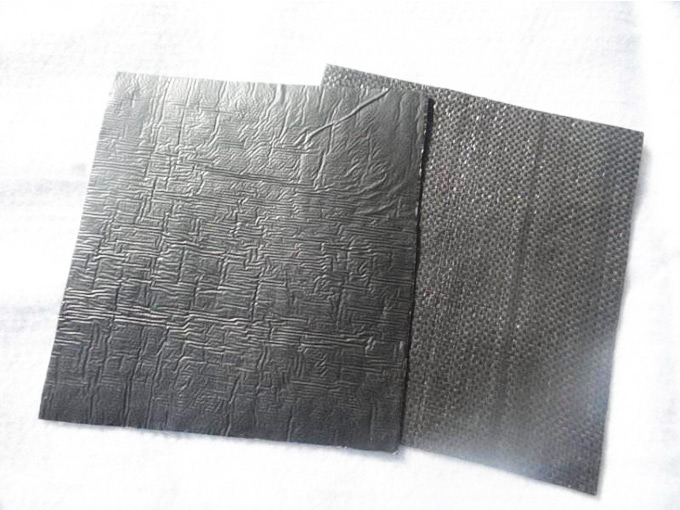

抗裂貼具有合理的多層結(jié)構(gòu)(2.0mm厚)

在鋪設(shè)熱瀝青混合料時，最上層的高強度耐高溫織物不會發(fā)生高溫變形，確保能夠形成局部高強瀝青混合料結(jié)構(gòu)層；上涂層高聚物熱熔后從織物的縫隙中滲出，與瀝青混合料粘結(jié)非常好；下涂層有足夠量的高聚物在熔化后填充基面的坑洼，增強了與基面的粘結(jié)力，下涂層和胎基的穩(wěn)定性確保形成一層厚度相對均勻的復合夾層，起到抗裂防水的要求。

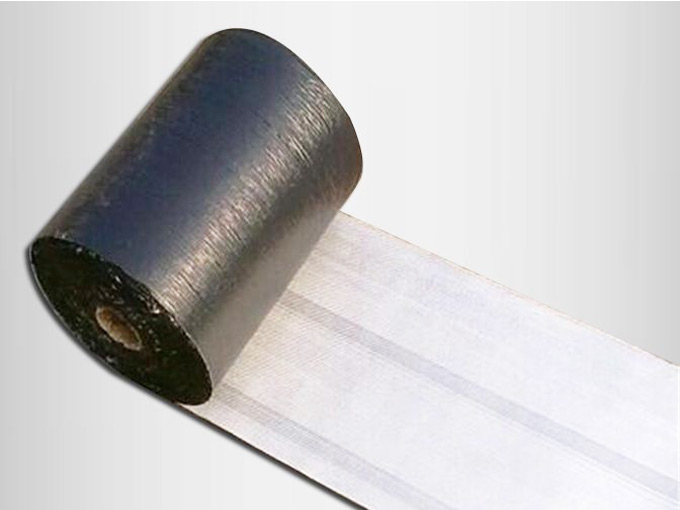

【抗裂貼性能作用】

加筋作用

抗裂貼表面的高強度耐高溫織物具有較大抗拉強度，，能有效抵抗層間裂縫處拉應力，限制裂縫寬度發(fā)展，起到了加筋的作用，提高了瀝青路面局部結(jié)構(gòu)層的抗拉強度。

消能緩沖作用

抗裂貼中的聚合物是具有一定粘彈性的材料，并有良好的低溫柔韌性，鋪設(shè)在瀝青路面層間，相當于設(shè)置了在一定的低溫條件下也具有良好粘彈性的復合層，裂縫處的拉應力通過良好粘彈性復合層的擴展并逐漸衰減到更寬范圍，能起到吸收拉伸能量的作用。

防滲作用

抗裂貼鋪設(shè)在層間裂縫表面，形成一個完整的隔水防滲層，可隔斷雨雪水下滲路徑，從而減少路面水損害。

自粘性能

該產(chǎn)品具有自粘性，施工很方便，揭去隔離膜后直接粘結(jié)到裂縫部位，采用小型壓實設(shè)備穩(wěn)壓后，與路面粘結(jié)更加牢固，無推移，能夠滿足上層瀝青混合料攤鋪施工要求。

將抗裂貼貼于產(chǎn)生裂縫或剝落的瀝青混凝土面，能減少并阻隔其作用于路面的溫縮應力，因此也減少了裂縫反射穿過面層的趨勢，鋪設(shè)與路面因其將基層與上部磨耗層隔離開來，從而使上面層免受多向位移及剪切應力的影響，用于公路、橋梁、機場。

【抗裂貼施工事項】

表面處理

1、必須清除粘附表面的灰塵和水等雜物，保持路面干燥清潔。

2、 寬度在5—19mm之間的裂（接）縫，必須將其清理干凈，并用密封膠填充。

3、 寬度在19—50mm之間的裂（接）縫及下陷區(qū)域，必須將其清理干凈，用膠砂、密封膠或瀝青混合料充填并壓實至現(xiàn)有高度。

4、寬度超過50mm的裂縫或坑槽，必須先將其清理干凈，然后用膠砂或熱瀝青混合料填充并壓實至現(xiàn)有高度。

5、對于高度不同的裂（接）縫及下陷的區(qū)域，必須進行找平處理。

6、 對于橋面、路面的突起，必須進行清理或找平處理至平整。

環(huán)境狀況

1、應在表層溫度等于或大于21℃的條件下使用。

2、如表層溫度低于10℃,建議使用溫火烤抗裂貼應平整、不起皺、不翹邊。

3、在鋪設(shè)過程中若出現(xiàn)重疊時，重疊長度為50mm。不能超過兩層以上的重疊。

4、建議在鋪設(shè)高分子抗裂貼后用膠輪滾筒進行滾壓至少三遍。

5、鋪設(shè)完成后車輛即可通行。但是，與上面層鋪設(shè)的間隔時間不應超過24小時。

瀝青罩面

1、抗裂貼正確鋪設(shè)后，應緊密結(jié)合上面層的施工，避免受潮和雨淋。

2、鋪設(shè)抗裂貼后，可以按熱瀝青混合料的施工規(guī)范，撒布乳化瀝青等粘層油，為防止車輛或攤鋪機粘結(jié)抗裂貼，可在抗裂貼上撒些細粒碎石或混合料。

3、在抗裂貼上鋪設(shè)熱瀝青混合料的厚度應大于40mm。
